磁翻板液位計測量盲區因素分析

在眾多的液位測量儀表中，磁翻板液位計是一款常見的液位測量儀表，廣泛應用在石油、醫藥、化工、污水處理等行業，因其具有結構簡單、安裝方便、測量可靠、顯示直觀等優點，得到廣大用戶的青睞。

磁翻板液位計根據安裝形式的不同可以分為多種類型，其中頂部安裝方式是較為常見的一種。

由于通常安裝于容器的頂部，常被稱為頂裝磁翻板液位計，非常適合用于地下儲罐、側面不方便開孔的地上容器以及所測液體介質粘度較大不易采用側側安裝的儲罐上的液位測量。

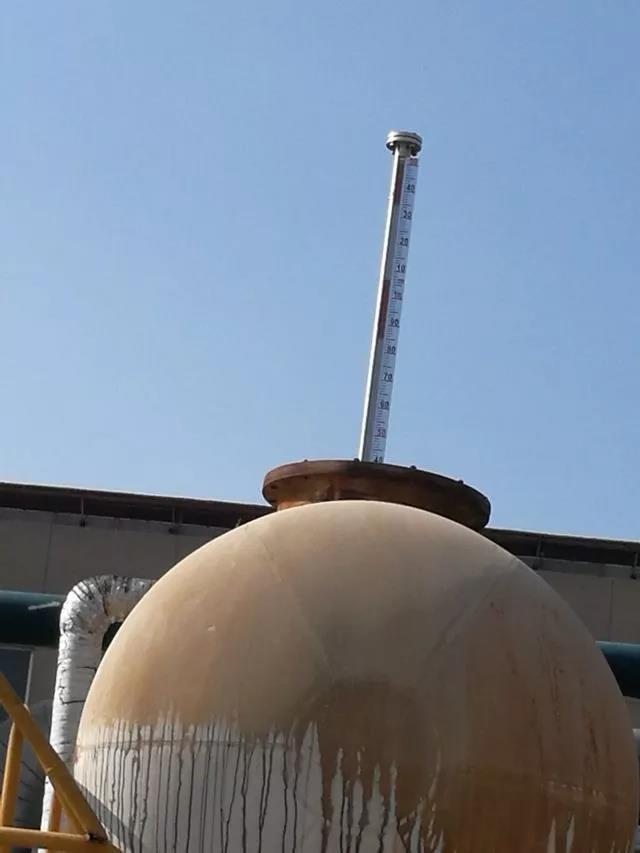

計為頂裝磁翻板液位計用于測量鍋爐液位

頂裝磁翻板液位計的結構

頂裝磁翻板液位計的主體結構，一般分為上下兩部分。

其中，上部分為液位計的主測量管，在管外捆綁有帶磁性翻片的顯示面板，在上浮子的磁性耦合下，翻片發生翻轉來指示液位。

上部分一般通過連接法蘭固定在容器的頂部，連接法蘭一般選配DN80、DN100和DN150等法蘭即可，法蘭規格不易小于DN80。

磁翻板液位計用到的法蘭

下部分為護筒部分，為下浮子上下浮動的通道，可以防止浮子受到液體的沖擊發生左右擺動。

導筒內浮子通過連桿與上部測量管內的磁性浮球連成一體，當液位出現上下變化時，浮子帶動磁鋼在導筒內上下移動，利用上浮子的磁耦合作用驅動顯示面板內的翻片翻轉指示液位。

頂裝磁翻板液位計的工作原理

頂裝磁翻板液位計和其他類型的磁翻板液位計的工作原理相同，都是基于阿基米德浮力原理進行工作的，只有當儲罐底部的液位上升到一定高度，使浸在液體內的浮球受到的浮力大于浮球組件的總重量時，浮球組件才能向上浮，才能隨著儲罐內的液位上升而上升。

頂裝磁翻板液位計的測量盲區

在浮球受到的浮力大于浮球組件的總重量之前，盡管液位在上升變化，但浮球組件無法浮起，直到液位上升到使浮球受到的浮力等于浮球組件的總重量，但此時這段高度的液位變化不能通過翻片指示出來。

這段不能通過翻片指示出來的液位變化區域，就是通常所說的測量盲區。

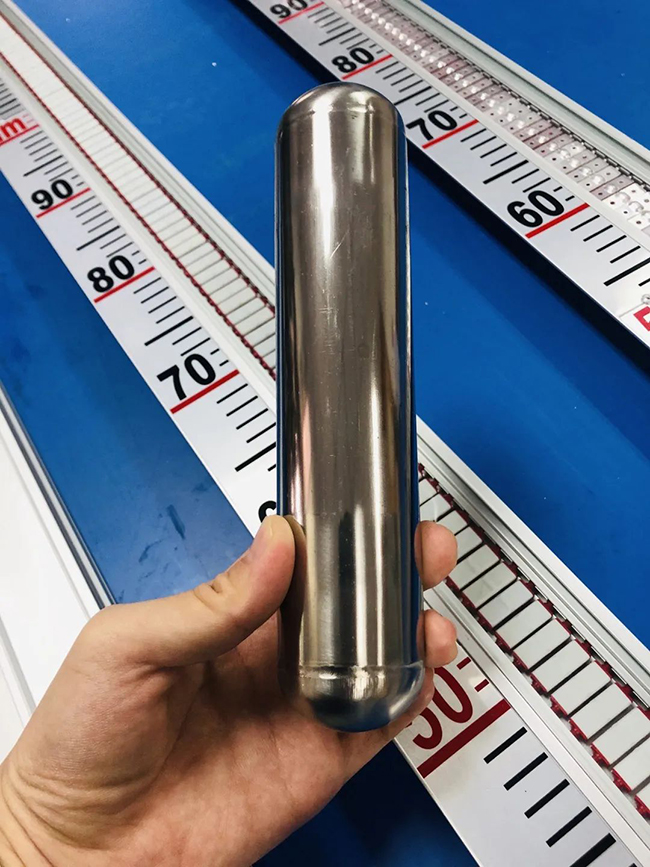

一般來講，測量盲區與下浮球的長度有關，下浮球越長則測量盲區越大。

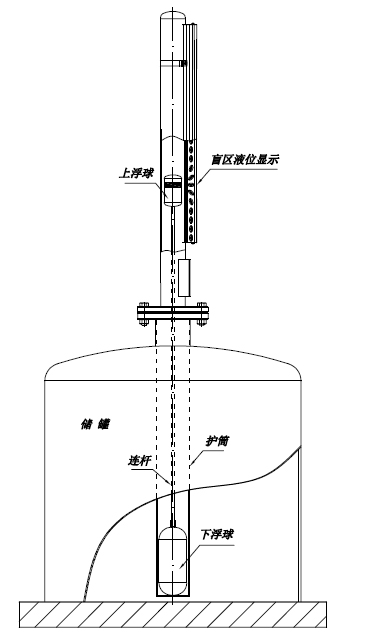

可見，在進行液位測量時，頂裝磁翻板液位計存在測量盲區，也就是說，即使儲罐內沒有液體，儀表指示器總會有一段翻片指示，造成假液位現象，如圖一所示。

少數客戶在使用時，對儀表有這個測量盲區往往不接受，不理解，甚至出現在工程驗收時無法通過的情況，其主要原因還是對儀表的測量原理不了解所致。

測量盲區減小或消除的方法

對于測量盲區，可以通過以下幾種方法來減小測量盲區范圍或者消除盲區顯示：

1、通過制作精準的浮子來減少測量盲區。在生產頂裝磁翻板液位計時，通過向客戶準確了解被測量液體介質的密度值，在加工磁浮子時保證所加工的磁浮子密度與被測量介質密度相匹配，使加工的浮子盡量短，從而減少測量盲區。

2、通過增大連接法蘭的規格來減少測量盲區。

增大連接法蘭的規格，可以增大儲罐頂部支承管的口徑，這樣在制作下浮子時可以增大浮子管的直徑，從而使浮子的長度加工得更短，以減小測量盲區。

3、通過犧牲一定的測量量程來消除顯示盲區。

如果客戶被測量儲罐的底部，在正常情況下始終有一定高度的液位，或不需要對儲罐底部的液位進行監測，在制作頂裝磁翻板液位計時，就可以按照稍短一些的量程來生產液位計，也就是儀表量程的加工，按照儲罐的實際量程減去測量盲區的長度所得的量程來生產，而下部護筒的長度仍然按照儲罐的實際測量量程來加工，下部留出容納下浮球的空間，如圖二所示。這樣處理后就不會出現在儲罐沒有液體的情況下，儀表指示器仍有翻片指示的現象。

一款磁翻板液位計儀表，除具有可靠的質量外，還需要正確的安裝和使用。磁翻板液位計只有在正確的安裝和使用下，做到勤檢查、勤維護，才能保證液位計可靠工作，穩定運行，延長其使用壽命。
